合成樹脂瓦安裝指南(圖文詳解)

合成樹脂瓦安裝指南(圖文詳解)

  • 分類:行業新聞
  • 作者:
  • 來源:
  • 發布時間:2018-04-23
  • 訪問量:0

合成樹脂瓦安裝指南(圖文詳解)

【概要描述】樹脂瓦的使用越來越普及,用戶采購樹脂瓦用于老房子翻新?lián)Q瓦,或者新建房屋蓋瓦,但對于安裝方法卻不太了解,今天,在這里把安裝方法整理好分享給大家,希望多多轉發可以幫助有需要的...

  • 分類:行業新聞
  • 作者:
  • 來源:
  • 發布時間:2018-04-23
  • 訪問量:0
詳情

樹脂瓦的使用越來越普及,用戶采購樹脂瓦用于老房子翻新?lián)Q瓦,或者新建房屋蓋瓦,但對于安裝方法卻不太了解,今天,在這里把安裝方法整理好分享給大家,希望多多轉發可以幫助有需要的朋友。

一、安裝工具及配件

1、工具:工程線、手提電鉆、電鉆鉆頭套筒、手提切割機、卷尺、鋼尺、扳手、手提磨光機。

2、配件:防水圈、保護墊、自攻釘、防水帽。

3、附料:樹脂膠、樹脂粉,(施工中出現鉆孔鉆錯現象將兩種材料拌合后添補)。

二、屋面要求

1

1、坡度

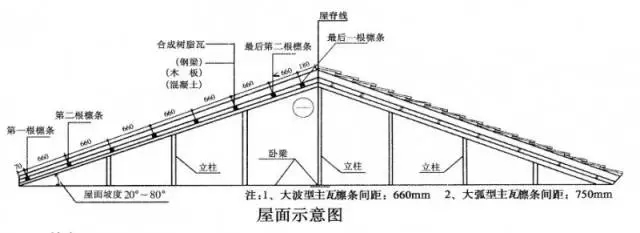

合成樹脂瓦適用于坡度為20~80度的坡屋面 (如圖)。

2、檁條

常用檁條材料及尺寸:木方60×40、方鋼管60×40×3、C型鋼100×50×3 。 金屬檁條須刷防銹油一遍,面漆兩遍。木檁條須用防腐油或用瀝青油浸刷。

最上面檁條位置距屋脊線150mm,便于安裝正脊瓦,最下面檁條位置距屋檐口50~70mm。 主瓦檁條間距建議660mm,大弧型主瓦檁條間距不得大于750mm(制圖)。

三、合成樹脂瓦安裝

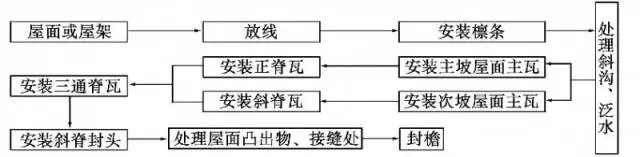

1、安裝次序

1

2、放線

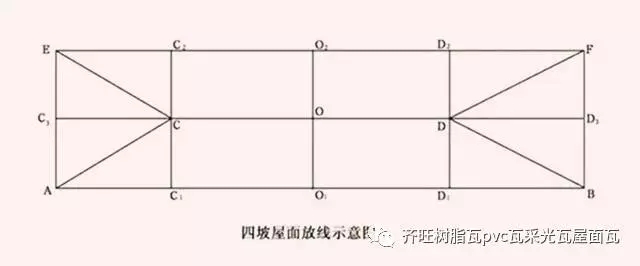

安裝前應根據現場屋面情況進行放線,這樣有助于安裝瓦時達到橫平豎直,保證安裝質量及達到美觀效果(四坡屋面放線示意圖)。

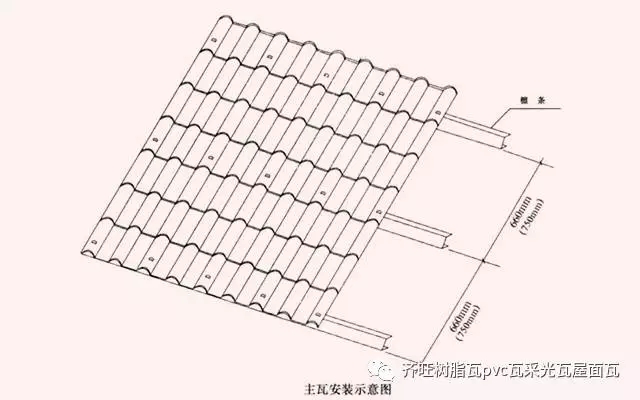

3、安裝主瓦

兩坡屋面主瓦安裝時,一側波峰中心與CC1(CC2)或DD1(DD2)線重合,主瓦上、下部都應與CD、AB線平行,并從一側(CC1或DD1線)開始安裝(示意圖)。

第一張瓦的安裝最為重要,一定要保證瓦底邊與CC1(CC2)或DD1(DD2)線垂直不得傾斜,位置擺正后,在最下端檁條和瓦的中心位置(波峰)處將瓦固定(示意圖)。

為防止單向搭接造成的傾斜和不平整現象,主瓦橫向安裝要一上、一下排列,即第二張瓦扣壓第一張瓦和第三張瓦,第四張瓦扣壓第三張和第五張瓦并各搭接一個瓦波,其余以此類推(示意圖)。

安裝過程中要隨時檢查瓦底邊與施工線的垂直,確認無誤后再將固定件安裝齊全(示意圖)。

縱向安裝要搭接瓦的一個節長(示意圖)。

兩坡屋面主瓦安裝應兩側同步進行,以確保正脊瓦安裝的波峰吻合(示意圖)。

主瓦安裝選用直徑4mm、長度65mm的自攻釘;正脊瓦、斜脊瓦安裝根據固定位置的不同,選用直徑4mm,長度110-150mm的自攻釘(示意圖)。

固定瓦時先將防水圈置于保護墊下面的凹槽內,并將自攻釘穿過保護墊中心孔(弧面朝下),電鉆要與瓦面垂直,緊固瓦時釘?shù)乃删o要適中,完畢后再安裝防水帽(示意圖)。

鋼檁條采用自攻釘或不銹鋼角釘,木檁條采用自攻螺絲。在需固定的波峰上先鉆大于自攻螺絲直徑2mm的孔,每隔一個波峰固定一套配件(示意圖)。

四坡屋面安裝時先安主瓦(方法同兩坡屋)。主瓦安裝完畢后再安裝兩側三角形屋面,由中心線CC3、DD3為基準兩邊均分安裝,再沿斜線切割,以便于斜脊瓦的安裝(示意圖)。

1



1

4、安裝正脊瓦

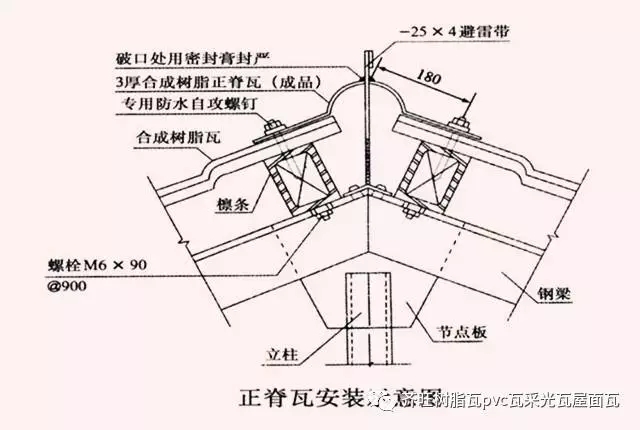

正脊瓦安裝在屋脊CD線上,安裝時要從主瓦區一側開始,第一張正脊瓦搭接處要避免與主瓦搭接處重疊,兩張正脊瓦之間搭接一個波形(示意圖)。

1

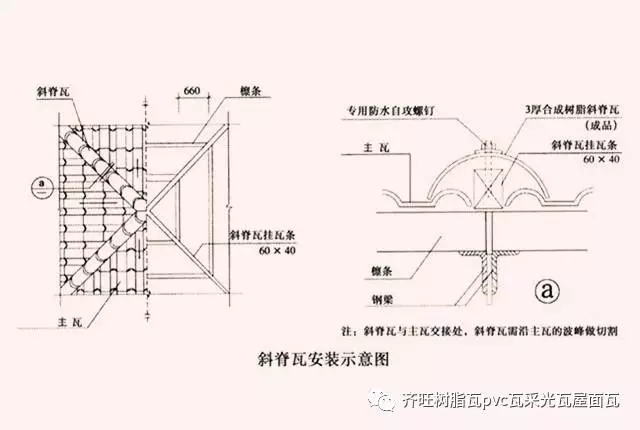

5、安裝斜脊瓦

斜脊瓦安裝在多坡屋面三角形斜邊上,安裝時要上下對齊固定在主瓦檁條上,兩節斜脊瓦之間搭接30mm,最后安裝脊瓦末端(示意圖)。

1

6、安裝三通瓦

三通脊瓦安裝在三面相交頂點,正、斜脊瓦安裝完畢后安裝三通脊瓦,安裝三通脊瓦時一邊搭接在正脊瓦下方,另兩邊搭接在斜脊瓦上方(示意圖)。



7、安裝封檐

封檐應與主瓦最下一節同時安裝,用主瓦末端自攻釘雙層固定在檁條上。如主瓦檐頭距離檁條過長,封檐長度不夠時,用螺栓單獨固定。

四、斜天溝的處理

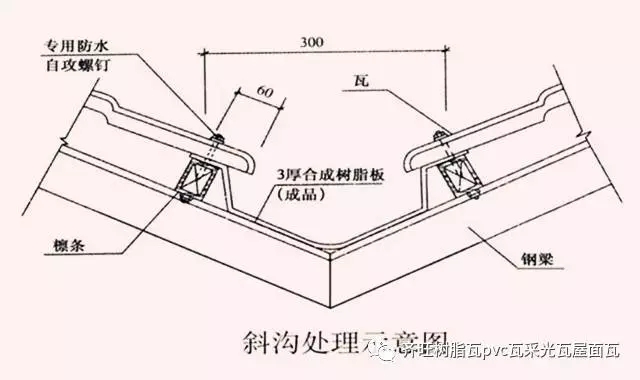

屋面斜天溝可采用寬度1000mm、厚度0.5mm彩鋼板,或寬度800mm、厚度3.0mm的合成樹脂板等材料,根據現場結構配套定制,在主瓦安裝前先將天溝型板固定在檁條上,外露部分寬度為200mm~300mm(做法如下圖)。

1

五、屋面節點處理

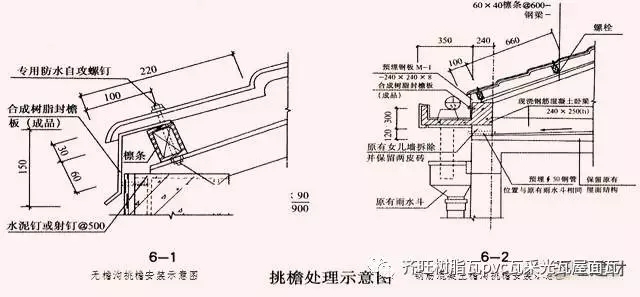

1、挑檐安裝

為使邊檐和屋檐有效排水,同時保護下面檐板,檐口部位宜選用金屬滴水板或合成樹脂封檐板,由屋面邊檐向內伸金100mm向下彎曲蓋住檐口,在安裝瓦前先將金屬滴水板按圖所示固定在檐口及檁條上。

1

2、屋面與女兒墻體交接處的泛水

用金屬板或合成樹脂板根據現場尺寸加工定制泛水型板,一端用射釘固定在墻面上,另一端固定在瓦波上(見圖6-3)。

3、水箱、煙囪泛水

水箱、煙囪與屋面瓦為四面相交,可分正面泛水、彎折泛水。正面上泛水是指屋面瓦位于構筑物斜上坡,可將金屬板根據現場尺寸加工定制泛水型板,下端固定在構筑物腰線下面,上端固定在屋面瓦下檁條上面(見圖6-3)。

正面下泛水是指屋面瓦位于構筑物斜下坡,可將金屬板根據現場尺寸加工定制泛水型板,上端固定在構筑物腰線下面,下方固定在瓦面上(見圖6-4)。

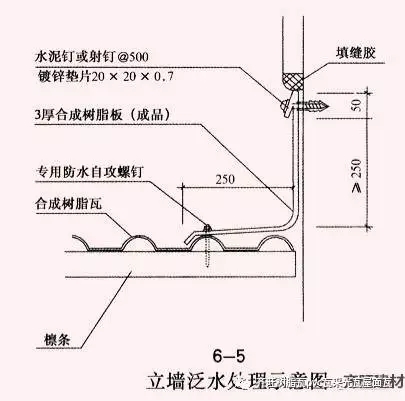

彎折泛水是指屋面瓦位于構筑物兩側斜面相交,可將金屬板根據現場尺寸加工定制泛水型板,上端固定在構筑物腰線下面,下方固定在瓦面上(見圖6-5)

1

1

4、天窗泛水處理

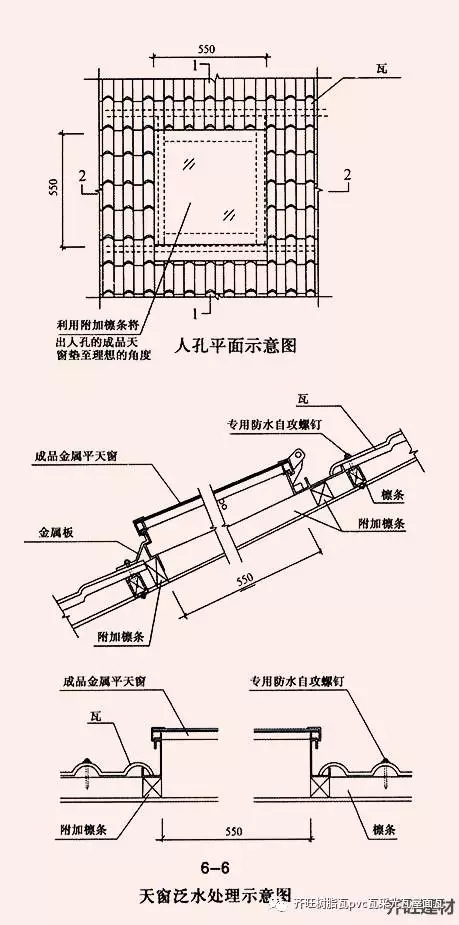

在屋面瓦安裝前可先將天窗兩側和上坡的金屬板固定在屋面上,當天窗下坡的瓦安裝完畢后再將金屬排水板覆蓋在瓦上(見圖6-6)。

1

5、老虎窗周邊排水處理

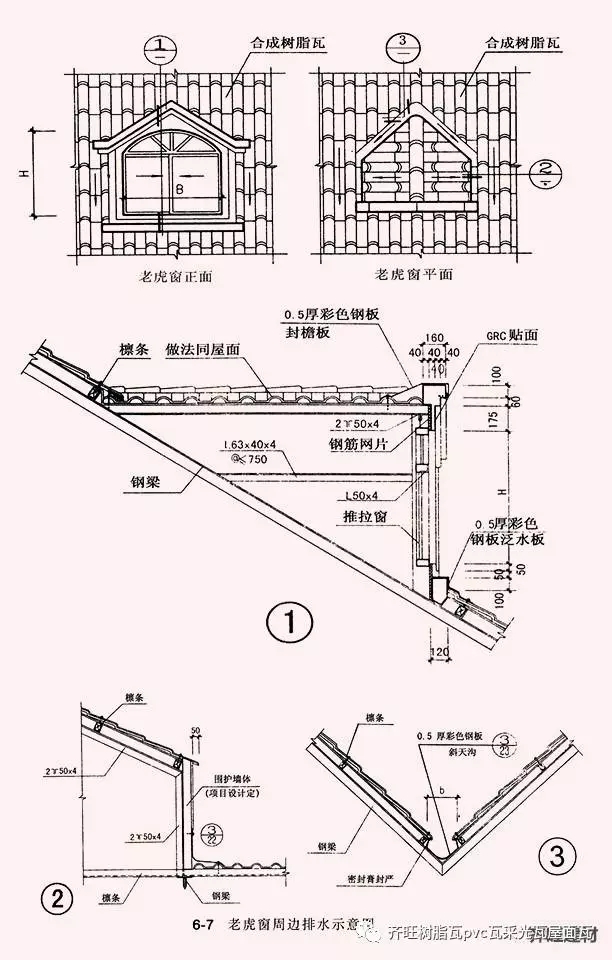

為使老虎窗上面雨水有效排泄,應在老虎窗上方兩側設置排水槽,安裝施工按照山墻、水箱、煙囪泛水方法處理。 (詳見圖6-7①②③)。

1

六、 太陽能安裝及防水

平改坡樓頂?shù)奶柲馨惭b,原則上根據樓頂現況以及工程項目設計交待施工。常用的太陽能安裝方法有樓頂預留安裝平臺和斜屋面搭建安裝支架兩種方法。

樓頂預留安裝平臺是在樓頂一側預留足夠太陽能安裝的寬度,其它部位加蓋坡面屋頂。

斜屋面安裝太陽能,是在斜屋面以上搭建安裝支架。以鋼結構屋架為例:太陽能支架須在承重斜梁上焊接高出瓦面的四根立柱,然后再在四根立柱上焊接兩根平行橫梁,兩根橫梁的寬度根據太陽能設施的寬度確定,兩根橫梁的上頂面要保持水平,以便于太陽能的安裝。高出瓦面的四根立柱根部要做防水處理。

1

七、避雷帶的接地及防水

避雷帶的接地做法要根據工程項目設計交待施工,常用的接地安裝方法如圖所示,露出屋頂瓦面的避雷裝置要做好防水處理。

八、安全施工與竣工清理

1、施工人員在坡面上工作時,首先檢查屋面檁條是否平穩牢固,合成樹脂瓦要順坡堆放,每垛不得超過3張,禁止將材料放置在沒固定的檁條上,以免滾下或被大風吹落。

2、坡屋面上施工時必須使用防滑梯,施工人員應系好安全帶;在雨、雪天及六級以上大風時禁止施工。

3、屋面瓦安裝完畢后需清掃屋頂上零碎材料,徹底檢查瓦面有無損壞并清潔屋頂,如有錯鉆孔現象,可用樹脂膠封堵。

樹脂瓦抗風、抗震、防火、防水、鋪裝速度快、施工費用低,是真正的省時省力省費用的新型環保節能屋面瓦。適用于鋼結構、木結構、混凝土屋面、扇形屋面、圓弧形屋面、挑檐屋面 等各種建筑屋面。
